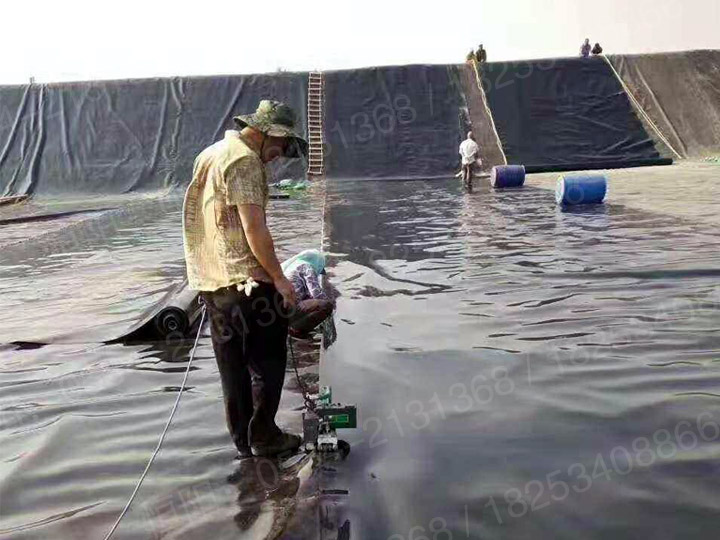

土工膜變形分析


　　工程施工的土工膜防滲設計變形分析采用膜單元進行模擬操作，工程采用的土工膜彈性模量比較低，與下伏堆石體變形幅度相差很小，由此在采用膜單元模擬時，可以忽略由土工膜和土體出現相對滑移。為方便后面的計算，將堆石體產生的位移當作土工膜位移進行變形處理。



　　土工膜的拉應變?cè)诮影逋膺吘壓蛶斓滋钤B接處發生明顯，大拉應變達到1.07%。另外開挖和回填分界線位置拉應變也比較明顯，大拉應變達到0.36%，分析其形成的原因是壩體施工材料和庫底填渣材料性質差別太大，形成一定的沉降。工程采用的高密度聚乙烯(HDPE)土工膜大拉伸屈服伸長率為16%，對比上述數據，均在施工設計范圍內，不會出現土工膜破裂。



　　土工膜的拉應變?cè)诨炷吝B接板外邊緣與庫底填渣連接處大拉應變達到1.07%，為了防止連接處的拉應變隨著水庫投入使用進一步擴大，需要進行加固處理，降低庫底填渣的沉降量。具體的加固措施，加固的材料和上游堆石區材料的屬性相同，經計算后確定水庫在蓄水期，大斷面處土工膜的拉應變及變形量，混凝土連接板外邊緣與庫底填渣連接處拉應變由1.07%降為0.33%，降低率約為69%。從上述數據可以看出，采取加固措施后可以有效降低土工膜的不均勻沉降，提高水庫的穩定性和防滲能力。



　　因此防滲方式選擇全庫盆防滲，另外上水庫庫底回填量及材料性能較差，所以選用具有優良耐環境應力開裂性能，抗老化，抗高溫，耐腐蝕和較長的使用壽命高密度聚乙烯(HDPE)土工膜。竣工后對庫底土工膜各項指標進行有限元計算，土工膜的拉應變?cè)诨炷吝B接板外邊緣與庫底填渣連接處發生明顯，大拉應變達到1.07%，為了止連接處的拉應變隨著水庫投入使用進一步擴大，需要進行加固處理，降低庫底填渣的沉降量，經加固處理后混凝土連接板外邊緣與庫底填渣連接處拉應變降為0.33%，降低率約為69%，遠小于土工膜大拉伸屈服伸長率16%，對類似工程施工有參考意義。
