復(fù)合土工膜鋪設(shè)施工規(guī)范

文章出處：admin 人氣：2638發(fā)表時(shí)間：2020-05-12 08:40:41

導(dǎo)讀：復(fù)合土工膜在水利工程以及農(nóng)業(yè)養(yǎng)殖中用處很多，但在使用中存在很多的問題，以至影響到后期的工程質(zhì)量，本文從鋪設(shè)、焊接兩個(gè)方面，深入淺出的講解了復(fù)合土工膜的鋪設(shè)施工規(guī)范。

　　本文從復(fù)合土工膜的鋪設(shè)開始講起，包括運(yùn)輸、存放以及施工前的準(zhǔn)備工作等，鋪設(shè)完成后就是連接工作，有兩種方式，以下內(nèi)容都有詳細(xì)的介紹。

　　復(fù)合土工膜是在PE膜的一側(cè)或兩側(cè)貼上土工布，形成復(fù)合土工膜。土工布作為土工膜的保護(hù)層，使保護(hù)防滲層不受損壞。復(fù)合土工膜的接縫處理是一個(gè)關(guān)鍵工序，直接影響防滲效果。一般接縫方式有：①熱焊：宜于稍厚的土工膜基材，焊縫搭接寬度不小于5CM。(不推薦膠接，長時(shí)間水浸泡易開膠，防滲效果差)②搭接：搭接寬度宜大于15cm;

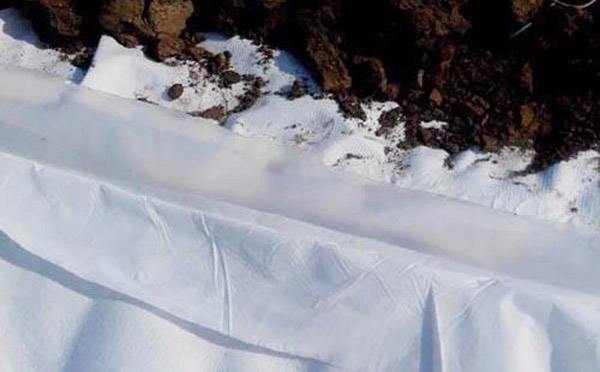

　　復(fù)合土工膜鋪設(shè)：

　　復(fù)合土工膜的土工膜采用雙軌熱熔焊法，其焊縫為兩道，并對(duì)兩端部進(jìn)行封閉，以便通過對(duì)焊縫形成的封閉空間進(jìn)行密封性測(cè)試;接頭抗拉強(qiáng)度應(yīng)不低于母材強(qiáng)度;雙軌熱熔焊機(jī)不能到達(dá)的部位或其他特殊情況下，可采用熱熔擠壓焊接;焊接時(shí)基底表面應(yīng)干燥，含水率宜在15%以下。復(fù)合土工膜焊接前必須清除膜面砂子、泥土、油污、灰塵等臟物，保證膜面清潔。復(fù)合土工膜的土工布拼接方法：上層采用縫合法，用手提縫紉機(jī)、九股尼龍線進(jìn)行雙道縫接;下層采用熱風(fēng)焊接。

　　為減少紫外線照射，增加抗老化性能，采用埋入法鋪設(shè)。施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設(shè)土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，在所鋪的土工膜上用細(xì)砂或粘土鋪一層10cm左右過度層。砌上20-30cm塊石(或砼預(yù)制塊)作防沖保護(hù)層。施工時(shí)，應(yīng)盡力避免石塊直接砸在土工膜上，是邊鋪膜邊進(jìn)行保護(hù)層的施工。復(fù)合土工膜與周邊結(jié)構(gòu)物連接應(yīng)采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青(厚2mm)粘接，以防該處發(fā)生滲漏。

　　復(fù)合土工膜鋪設(shè)面上應(yīng)清除一切樹根、雜草和尖石，保證鋪設(shè)面平整，不允許出現(xiàn)凸出及凹陷的部位，并應(yīng)碾壓密實(shí)。排除鋪設(shè)工作范圍內(nèi)的所有積水。達(dá)到設(shè)計(jì)平整度要求后，經(jīng)監(jiān)理工程師驗(yàn)收合格，才可鋪設(shè)復(fù)合土工膜。

　　周邊接界處理：周邊接界處理的要求是將復(fù)合土工膜與周邊土體聯(lián)結(jié)緊密，封堵滲流入口，截?cái)鄠?cè)向的滲漏路徑，防止?jié)B水進(jìn)入土工膜底面，形成水泡，在庫水位下降時(shí)脹破土工膜。因此周邊接界一定要挖截水槽，并將土工膜埋入槽內(nèi)。說起復(fù)合土工膜必須強(qiáng)調(diào)的技術(shù)標(biāo)準(zhǔn)：GB/T17642-1998 ，標(biāo)準(zhǔn)對(duì)各種規(guī)格復(fù)合土工膜有具體的參數(shù)要求。

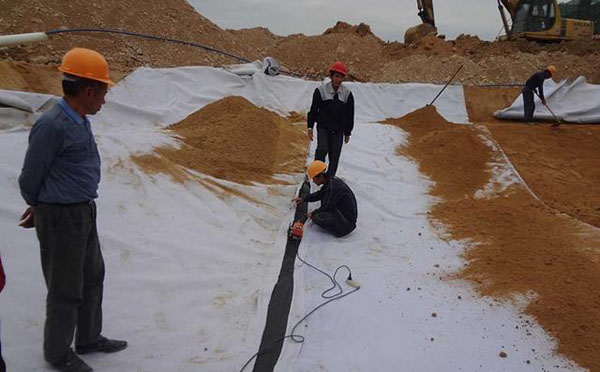

　　復(fù)合土工膜的連接：

　　一、如果采用粘合劑人工粘接，每向上鋪放一個(gè)層次便粘接，粘道搭接寬度：≥200 mm，平面自然褶皺分別為：5%～8%，預(yù)留伸縮量：3%～5%;邊角料剩余量：2%～5%。

　　具體焊接方法為：

　　1.將相鄰兩幅土工膜邊緣人工捋平捋直，兩邊緣重疊20 cm以上;

　　2.將兩邊緣重疊部分的PE薄膜與土工布分開，用砂布將PE薄膜粘接面打毛;

　　3.首先將下部的土工布用粘合劑粘接，再將PE薄膜用粘合劑粘接，PE薄膜粘接完后，檢查粘接質(zhì)量，然后將上部的土工布用粘合劑粘接。

　　復(fù)合土工膜作為一種新型的防滲材料在渠道防滲中應(yīng)用的前景很好，由于復(fù)合土工膜防滲的核心問題是保證施工中土工膜的完整性和土工膜的鋪設(shè)質(zhì)量，因此在渠道防滲施工中只要嚴(yán)格按復(fù)合土工膜施工技術(shù)要求，嚴(yán)格現(xiàn)場(chǎng)焊接和粘接的質(zhì)量控制，避免人為或其他因素的破壞而產(chǎn)生缺陷影響防滲效果，就能使復(fù)合土工膜各項(xiàng)性能指標(biāo)均滿足設(shè)計(jì)要求，質(zhì)量得到保證。

　　二、如果采用自動(dòng)爬焊機(jī)焊接，具體方法為：

　　1.先小范圍進(jìn)行試驗(yàn)焊接，通過對(duì)焊縫外觀質(zhì)量的檢測(cè)以及人工撕拉的方式，調(diào)整焊接機(jī)的各項(xiàng)參數(shù)到正常值。

　　2.大范圍焊接，如果是采用的兩布一膜，則應(yīng)先把底部的布使用縫包機(jī)縫好，然后使用焊接機(jī)將中間的膜焊接好，其次將上層的布縫好。

　　3.在多數(shù)工程中，兩側(cè)的布也可以采用自然搭接的方式，不需要縫合。

復(fù)合土工膜標(biāo)準(zhǔn)土工膜怎么粘連復(fù)合土工膜怎么連接

此文關(guān)鍵字：復(fù)合土工膜

免責(zé)聲明：部分文章信息來源于網(wǎng)絡(luò)以及網(wǎng)友投稿，本網(wǎng)站只負(fù)責(zé)對(duì)文章進(jìn)行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點(diǎn)或證實(shí)其內(nèi)容的真實(shí)性，如本站文章和轉(zhuǎn)稿涉及版權(quán)等問題，請(qǐng)作者在及時(shí)聯(lián)系本站，我們會(huì)盡快處理。
標(biāo)題：復(fù)合土工膜鋪設(shè)施工規(guī)范????????地址：http://m.songshuhua.com/tgmzx/175.html
